Frage:
i950, i700: Welche zu oszillografierenden Signale sind für die Motorinbetriebnahme und Optmierung der Motorregelung zu empfehlen?
Antwort:
EASY Starter, PLC-Designer:
Im Anhang befinden sich Oszilloskop-Dateien (*.los), die als Konfigurations-Vorlagen für die Oszilloskop-Funktion importiert werden können und jeweils die für die verschiedenen Optimierungsschritte erforderlichen Signale enthalten.
Für folgende Geräte stehen Vorlagen zur Verfügung:
i950
i700 Achse A
i700 Achse B
Für folgende Szenarieren stehen angepasste Vorlagen zur Verfügung:
Abgleich Stromregler zur Bewertung der Sprungfunktion
Identifikation der Lss-Kennline zur Bewertung der automatischen Identifikationsroutine
Pollageidentifikation zur Optimierung der PLI Parameter
Beurteilung der Antriebs Performance
Optimierung der Regelung von Asynchron und Synchronmotoren in der Feldschwächung
Beurteilung der Signalqualität von 1Vss SinCos Encoders
Vorgehensweise zum Import der Vorlagen im EASY Starter Oszilloskop

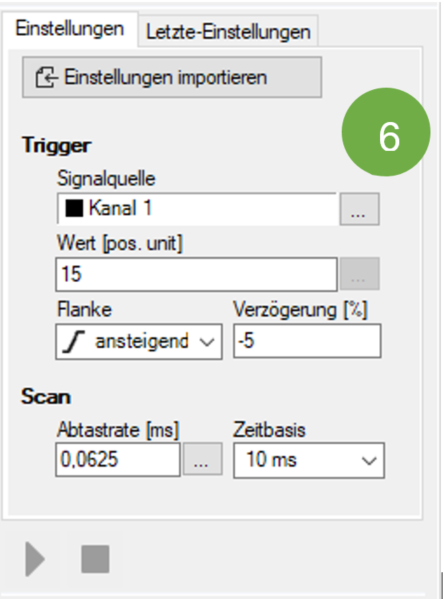

Trigger, individuelle Skalierung
Triggerbedingung wie auch Abtastrate müssen evtl. an den jeweiligen Prozess angepasst und damit individuelle Vorlagen erzeugt werden.
