Behoben ab:
8400 StateLine, HighLine durch den Einsatz eines anderen Dip-Schalter (siehe Foto).
Verhalten der neuen Version?
CAN Bus lässt sich wieder einwandfrei terminieren. Die Kontaktierung des DIP-Schalters ist einwandfrei.
Betrifft welche Produkte?
8400 StateLine, HighLine eines bestimmten Fertigungszeitraumes
Wie sieht die Reaktion aus?
Aufgrund der fehlerhaften Kontaktierung des DIP-Schalters S1 (R) am CAN-Dip-Schalter kann es zu Störungen der Terminierung des CAN Bus kommen. Eine einwandfreie Funktion des CAN Abschlusswiderstand über den Dip-Schalter kann nicht gewährleistet werden.
Wann tritt das Problem auf?
Bei Geräten, die am Ende eines CAN Stranges liegen und bei denen der Abschlusswiderstand im Umrichter (R) für den CAN Bus aktiviert ist.
Diagnosemöglichkeiten?
Beim Messen des aktivierten Abschlusswiderstandes zwischen CAN High und CAN Low muss ein ohmscher Widerstand je Abschluss von 120 Ohm messbar sein. Ein Widerstandswert der erheblich größer als 120 Ohm ist, deutet auf ein Fehlverhalten hin.

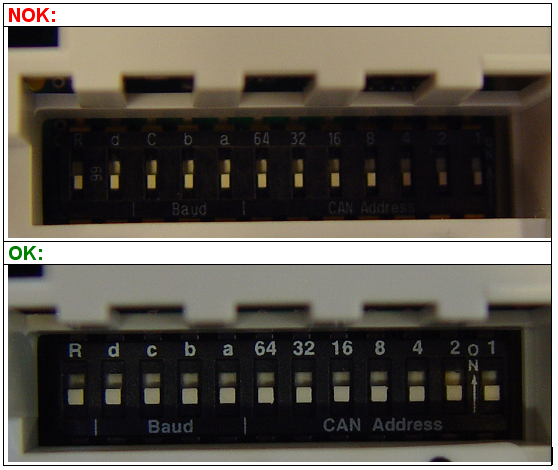

Im nachfolgendem Bild sind der potentiell betroffene Schaltertyp (Bild oben) und der einwandfrei Schaltertyp (Bild unten) zu sehen.
Kurzfristige Maßnahmen/Empfehlungen?
Als kurzfristige Maßnahme kann die Terminierung des CAN Bus über die Klemmen CAN High (CH) und CAN Low (CL) an der Klemme X1 des Umrichters erfolgen. Um den Bus abzuschließen, kann ein handelsüblicher 120 Ohm Widerstand (E24 Reihe) verwendet werden.
Bewertung:
Das Problem tritt nur bei Geräten auf, die sich am Ende des CAN Stranges befinden und durch die das Ende des Stranges terminiert werden soll.
Bei der Inbetriebnahme ist der CAN Bus und seine einwandfreie Funktion / Terminierung zu überprüfen.
In der folgenden Excel-Tabelle sind die Seriennummern (Matnr + Seriennummer) der betroffenen Steuerkarten aufgelistet. Diese lassen sich z. B. über die Codestelle C0204 Subindex 1 auslesen. (Eine Identifikation über das Gerätetypenschild ist nicht gegeben).
Liste der betroffenen Geräte
