Behoben ab?
GDC 4.7 und GDC easy 4.7
Verhalten der neuen Version?
Für die verschiedenen Feldbus-Funktionsmodule Systembus CAN stehen Monitordialoge für die Prozessdateneingänge zur Verfügung, die den Status und die Verknüpfung anzeigen. Wird eine Verknüpfung des Signals CAN-IN2-W2-Bit2 parametriert, wird diese im Systembusmonitor CAN-IN2 einwandfrei angezeigt.
Betrifft welche Produkte?
GDC 4.6.1 und GDC easy 4.5
Wie sieht die Reaktion aus?

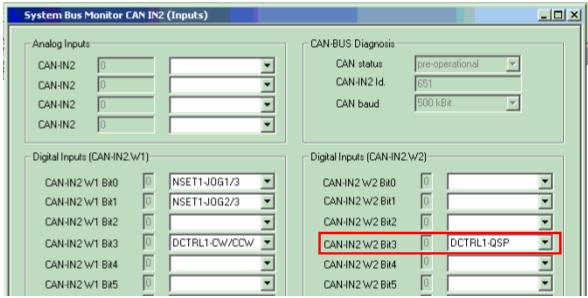

Bei der Verknüpfung des Signals CAN-IN2-W2-Bit2 wird in dem Systembus Monitor CAN IN2 die entsprechende Verknüpfung am CAN-IN2-W2-Bit3 dargestellt.
Wann tritt das Problem auf?
Für die verschiedenen Feldbus-Funktionsmodule Systembus CAN stehen Monitordialoge für die Prozessdateneingänge zur Verfügung, die den Status und die Verknüpfung anzeigen. Wird eine Verknüpfung des Signals CAN-IN2-W2-Bit2 parametriert, kommt es zur Abbildung in CAN-IN2-W2-Bit3, die interne Verknüpfung ist jedoch korrekt durchgeführt.
Diagnosemöglichkeiten?
Wird das CAN-IN2-W2-Bit2 verknüpft und in der Systembus Monitoransicht diese Verknüpfung mit dem CAN-IN2-W2-Bit3 dargestellt, dann deutet dies auf das hier beschriebene Fehlverhalten hin.
Kurzfristige Maßnahmen/Empfehlungen?
Der Fehler ist in GDC 4.7 bzw. GDC easy 4.7 behoben.
Weitere Informationen stehen Ihnen in der
Service Mitteilung Nr. 38/2004 und in der
Service Mitteilung Nr. 39/2004 zur Verfügung.
