DDH (Drives Datahub) - bei i5x0 und 8400: keine Unterstützung des Variablen-Triggers des Oszilloskops
Behoben ab: DDH V1.6
Verhalten der neuen Version:
Das Oszilloskop wird aufgezeichnet, wenn der Triggerwert der Variablen erreicht ist.
Beschreibung des Verhaltens:
Bei der Verwendung der i5x0 und 8400 Oszilloskop-Aufzeichnungen wird der Variablentrigger nicht unterstützt. Wenn der Variablentrigger im EASY Starter konfiguriert wird, dann wird unterlagert der "Forces trgger" (Default) verwendet. Bedeutet, dass sofort eine Oszilloskop-Aufzeichnung gestartet wird.
Bedingungen unter denen das Verhalten auftritt:
Es gibt keine spezielle Bedingungen, damit dieses Verhalten auftritt.
Betroffene Produkte:
DDH V1.3..0
Kurzfristige Maßnahmen, Empfehlungen, Bewertung:
Die gewählte Trigger-Variable muss auch in den
aufgezeichneten Kanälen ausgewählt sein. Auf diese Weise kann sie auch als Trigger
genutzt werden.

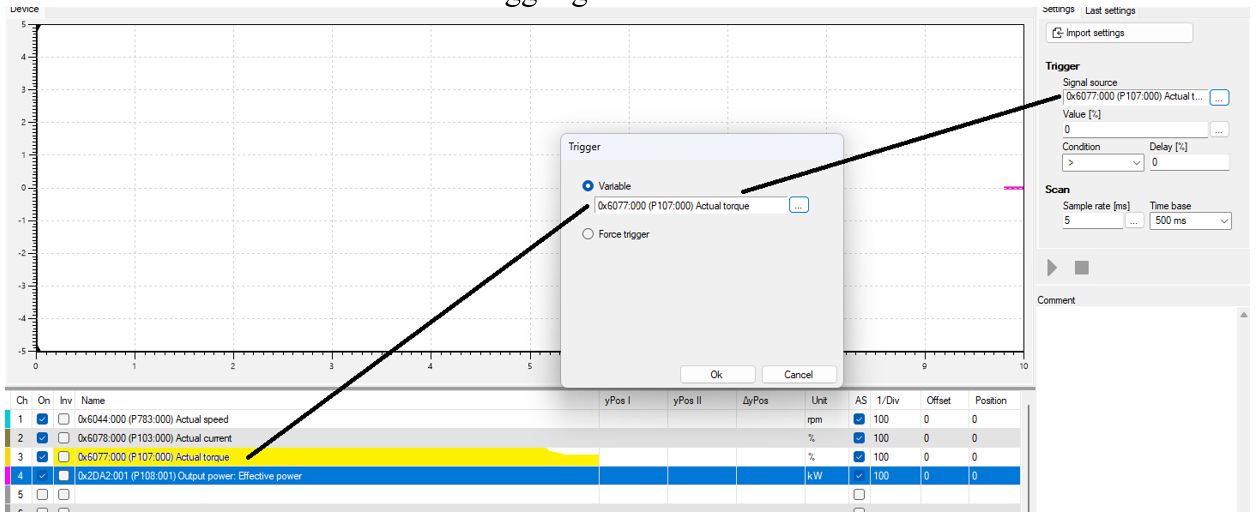

Im Beispiel: Die Trigger-Variable ist als Channel 3
konfiguriert.
