Betrifft welche Produkte?
Application-I/O, Standard-I/O
Wie sieht die Reaktion aus?

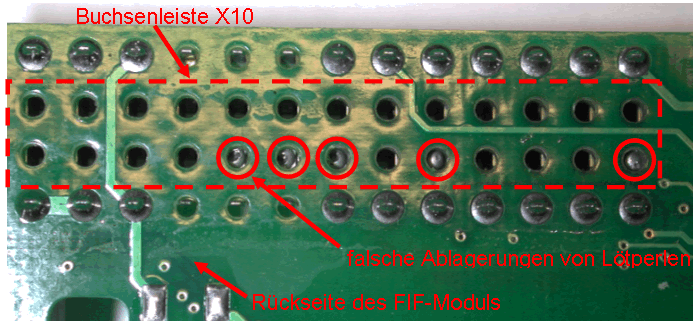

Unter der Buchsenleiste X10 der FIF-Module können sich beim Lötprozess in der Fertigung Lötperlen festgesetzt haben (siehe Foto unten). Dadurch ist es nicht möglich, die 2*13-polige Stiftleiste des 8200vector durch die Buchsenleiste X10 des FIF-Moduls zu stecken, so dass eine Kontaktierung des FIF-Moduls mit dem Grundgerät verhindert wird.
Wann tritt das Problem auf?
Das Kontaktierungsproblem tritt auf, wenn bei der Inbetriebnahme oder beim Austausch eines FIF-Moduls versucht wird, mit der 2*13-poligen Stiftleiste das FIF-Modul mit dem Grundgerät zu kontaktieren.
Diagnosemöglichkeiten?
Beim Versuch, die 13-polige Stiftleiste durch die Buchsenleiste X10 zustecken, kann man erkennen, ob sich Lötperlen unter der Buchsenleiste befinden. Lässt sich die Stiftleiste nicht komplett durchstecken, so handelt es sich um diese Funktionseinschränkung.
Kurzfristige Maßnahmen/Empfehlungen?
Austausch des FIF-Moduls
Bewertung:
Es handelt sich hierbei um einen Fertigungsfehler. Die Funktionseinschränkung wird bereits während der Montage bzw. Inbetriebnahme oder beim Austausch des FIF-Moduls festgestellt.
Dieses Fehlerbild ist bereits seit Ende 2005 sporadisch aufgetreten. In KW19/2006 wurde ein verhäuftes Auftreten bei den gefertigten Application-I/O- und Standard-I/O-Modulen festgestellt (nach LDS-Recherchen ca. 5 % der gefertigten Module). Die betroffenen Identifikationsnummern entnehmen Sie bitte der Tabelle:
Ident.-Nr. Bezeichnung Stand
13018572 Funktionsmodul Application-I/O 3G35
13052164 Funktionsmodul Application-I/O PT 3G35
13018822 Funktionsmodul Application-I/O verlackt 3G35
13063555 Funktionsmodul Standard-I/O PT 3F
Informationen aus der
Service-Mitteilung 19/2006 Kapitel 2.1.
