Beschleunigungsauslegung im Engineer für Kurvenantriebe (Cam) mit Servo Drives 9400 HighLine

Frage:
Wie kann der Dialog Beschleunigungsauslegung im Cam Editor / Cam Designer der Engineer-Software aufgerufen werden?

Antwort:
Gehen Sie wie folgt vor:

1. Klicken Sie im Engineer-Projektbaum die Maschinenapplikation Elektrische Welle (hinter dieser verbirgt sich u.a. der Cam Editor / Cam Designer) an.
2. Klicken Sie auf die Reiterkarte Cam Manager.
3. Rufen Sie das Kontextmenue für die Kurve (Matrixelement) auf, für welche die Beschleunigungsauslegung angezeigt werden soll und klicken Sie auf Beschleunigungsauslegung.

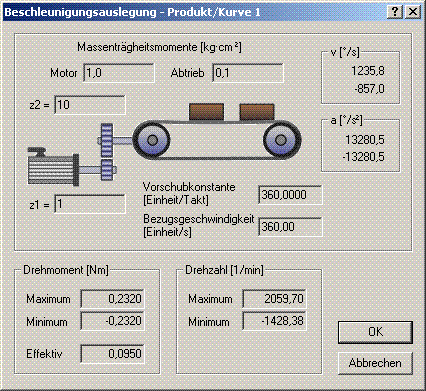

Der Dialog Beschleunigungsauslegung wird angezeigt.
