Frage:
Wie kann bei Lenze Touchscreens ein Beschriftungsfeld in Abhängigkeit von einer Variablen invers dargestellt werden?
Antwort:
Die inverse Anzeige eines Textfeldes auf dem Display in Abhängigkeit eines Maschinenzustands wird in der Praxis oft als einfache Rückmeldung an den Maschinenbediener genutzt.
Im
HMI Designer können Beschriftungsfelder (Textfelder) nicht in Abhängigkeit von einer Variablen ihre Darstellung (z.B. inverse Darstellung) ändern. Um trotzdem diese Funktion zu realisieren, ist anstelle des entsprechenden Beschriftungsfeldes ein Touchkey einzusetzen. Das Erscheinungsbild eines Touchkeys lässt sich über eine Variable, die sogenannte Schwellenvariablen verändern. Bei der Definition des Touchkeys ist wie folgt vorzugehen:
1. Markieren Sie die Projektkomponente
TouchKeys und klicken Sie auf
<Neu>.
2. Geben Sie im Register
Funktionseinstellungen einen Befehl ein, z. B. Feld
Funktionseinstellungen=Interner Befehl, Feld
Funktionsparameter 1=PROJEKT-Ausgang Projekt. Der Befehl hat in diesem Fall keine Bedeutung, da der Touchkey wie ein Beschriftungsfeld nur einen Text anzeigen soll.
3. Geben Sie im Register
Beschriftung den Beschriftungstext ein und legen Sie die Größe des Touchkeys so fest, dass der Text vollständig angezeigt wird.

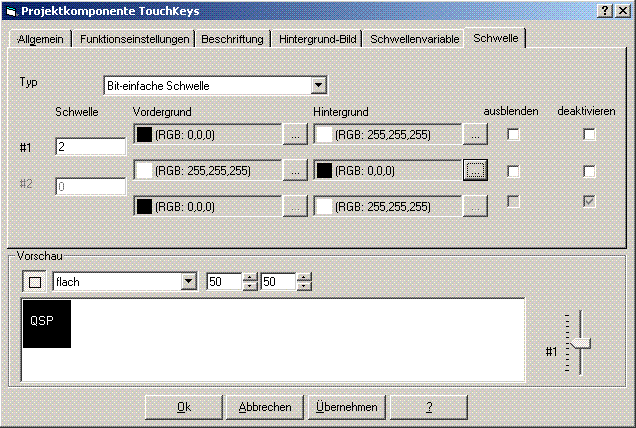

4. Wählen Sie im Register
Schwelle den Schwellentyp aus. Soll sich das Erscheinungsbild der Beschriftung in Abhängigkeit eines Bitwertes ändern, wählen sie als
Typ Bit-einfache Schwelle. Soll sich das Erscheinungsbild in Abhängigkeit eines Variablenwertes ändern, wählen Sie
Einfache Schwelle.
5. Geben Sie im Feld
#1 entweder das entsprechende Bit bzw. den Variablenwert ein, bei dem sich das Erscheinungsbild ändern soll.
6. Stellen Sie das gewünschte Erscheinungsbild der Beschriftung für beide Fälle ein.
7. Deaktivieren Sie den Touchkey für beide Fälle, so dass der unter 2. eingebene Befehl nicht ausgeführt wird.
8. Wählen Sie im Register
Schwellenvariable die Variable aus, aufgrund der sich das Erscheinungsbild ändern soll.
Der Touchkey kann nun auf der Seite platziert werden.
