Unbelegte Signaleingänge an Funktionsblöcken (FIXED-FREE)

Frage:
Wie werden die Signalverknüpfungen mit der Funktion 'FIXED-FREE' im Funktionsblockeditor angezeigt?

Antwort:
Ist eine Funktion im Antriebsregler nicht verwendet, so zeigt GDC im Funktionsblockeditor entweder das Signal 'FIXED-FREE' oder gar keine Signalverknüpfung am Eingang des entsprechenden Funktionsblocks an. In In beiden Fällen ist die Funktion nicht verwendet.

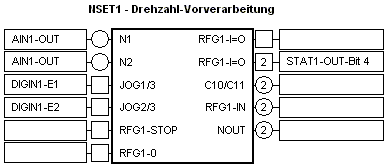

Beispiel: Die Funktionen NSET1-RFG1-STOP (Rampengenerator anhalten) und NSET1-RFG1-0 (Rampengenerator an Rampe auf 0 fahren) werden nicht angesteuert. In der Funktionsblockdarstellung im GDC sind beide Eingänge ohne Benennung dargestellt.
Die zugehörigen Codestellen C0410/005 (NSET1-RFG1-STOP) und C0410/006 (NSET1-RFG1-0) zeigen den Eintrag 'FIXED FREE' im GDC beziehungsweise die Werte 0 oder 255.
