Umrichter: Messung von Motorspannung und Motorstrom mittels Oszilloskop

Frage:
Lassen sich die Motorspannung und der Motorstrom mit Hilfe eines Oszilloskops am Ausgang des Umrichters korrekt ermitteln?

Antwort:
  • Motorspannung:
    Ja, der Augenblickswert der vom Umrichter ausgegebenen Spannung zwischen den Motorphasen kann mit dem Oszilloskop ermittelt werden.

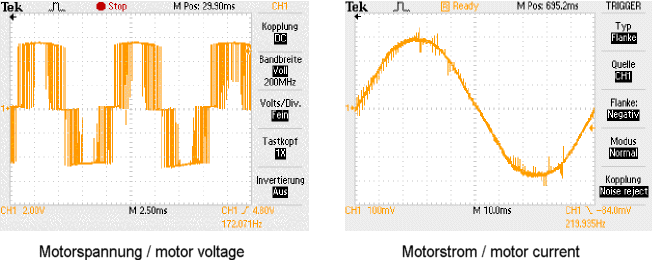

    Auf dem Oszilloskopbild unten links ist der pulsweitenmodulierte Spannungsverlauf am Umrichterausgang zu sehen.
    Bei Verwendung eines Messgerätes empfiehlt es sich zum Messen des Effektivwertes ein Dreheisen-Messgerät zu verwenden.
  • Motorstrom:
    Ja, der Augenblickswert des Motorstroms kann mit dem Oszilloskop ermittelt werden.
    Auf dem Oszilloskopbild unten rechts ist der sinusförmige Verlauf des Motorstroms zu sehen, der sich aufgrund der Motorspannung und dem angeschlossenen Motor (Induktivität) einstellt.
    Zum Messen des Effektivwertes empfiehlt es sich ein Dreheisen-Messgerät zu verwenden.



Tipp: Lenze-Antriebsregler verfügen über Parameter zur Anzeige der Effektivwerte von Motorspannung und Motorstrom:
  • Vorgänger-Gerätereihen:  Codestellen C0052 und C0053
  • Aktuelle Gerätereihen:      Index 0x2D82 und 0x2DD1:5


URL zur Verlinkung dieses AKB-Artikels: https://www.lenze.com/de-de/go/akb/200400400/0/
