Betrifft welche Produkte?
Applikation I/O ≤ SW 3.1
Wie sieht die Reaktion aus?
Signale (z. B. Sollwerte) können über Kalibrierungscodestellen C0500 und C0501 so kalibriert werden, dass das Keypad eine Prozessgröße mit auswählbarer Einheit anzeigt.
Die Codestellen C0010 und C0011 werden dabei mit Veränderung der Kalibrierung über C500 und C501 ebenfalls skaliert.
Wann tritt das Problem auf?
Wenn Prozessgrößen über C0500 und C0501 kalibriert werden.
Diagnosemöglichkeiten?
Anzeige der Codestellen C0010 und C0011 als kalibrierte (geänderte) Werte.
Kurzfristige Maßnahmen/Empfehlungen?
keine
Bewertung:
Es handelt sich um einen Anzeigefehler. Die eingetragenen Werte in C0010 und C0011 werden, mit den Kalibrierungsfaktoren (C0500 und C0501) bewertet, richtig im Regelprogramm verarbeitet.
Beispiel:

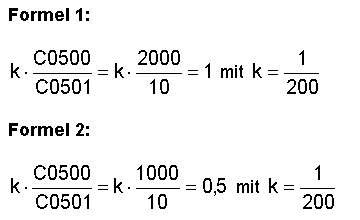

- ohne Kalibrierung: (siehe Formel 1):
Kalibrierungsfaktor bei Werksabgleich = 1
C0011 = 50 x 1 (Kalibrierungsfaktor)
- mit Kalibrierungsfaktor (0,5) (siehe Formel 2):
Kalibrierungsfaktor = 0,5
C0011 = 50 x 0,5 = 25 => Anzeigewert in C0011 = 25
