Boost-Eingang am Funktionsbaustein LS_MotorInterface (ab V4.0)
Funktionserweiterung:

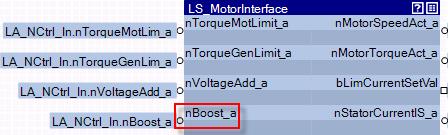

Über den Boost-Eingang am Funktionsbaustein 'LS_MotorInterface' kann die Motorspannung während des Betriebs von außen angehoben werden. Dazu wird an den Eingang 'nBoost_a' ein entsprechendes Prozesssignal angelegt (Bild s. u.)
Anwendungen
Anhebung der Motorspannung durch ein Prozesssignal (16384 = 1000 V), um ein höheres Anlaufmomentes für die Betriebsart 'U/f-Kennliniensteuerung' (VFCplus) zu erzielen. Dies kann z. B. über eine Steuerung oder eine Funktionsblockverschaltung erfolgen. Dieses Signal wirkt zusätzlich zur Umin-Anhebung (C0016).
