Anwendung:
Über den 'Eingabeassistenten für Motordaten' werden mittels Auswahl eines Motortyps die korrekten Motor- und Regelparameter für einen bestimmten Motortyp eingestellt.
Beschreibung:
Der Eingabeassistent für Motordaten wurde um die Servo-Umrichter ECS und die Frequenzumrichter 8200 vector/motec erweitert, so dass eine komfortablere Parametrierung der Motordaten gegeben ist.
Erweiterung des ECS mit Parameter für die Motortemperaturauswertung.
Der Button des Motordatenassistenten ist aktiv, wenn eine Servo PLC oder eine ECSAchse gefunden wird, ohne dass ein Eintrag in der PDB vorhanden sein muss. MCS Motore der Baureihe MCS09-MCS19 haben eine andere Charakteristik des Motortemperaturfühlers. Deshalb können hier die Standardwerte der Codestellen (1190-1192) nicht verwendet werden. In der Erweiterung des Motordatenassistenten werden die, auf die MCS Motoren angepassten Codestellen, berücksichtigt.
Während der Motorauswahl wird über den Motorassistent in C0135 die Reglersperre gesetzt, auch wenn diese schon vorher über Klemme 28 aktiviert wurde. Nach dem Beenden des Motordatenassistenten muss der Regler über den Start-Button wieder freigegeben werden.

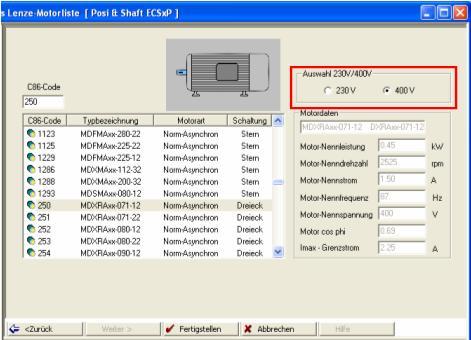

230 V-Motoren in GDC: In der Motorenliste in GDC (in der folgenden Abbildung dargestellt) ist eine Auswahl von Motoren bei 230 V-Betrieb über C0086-Code bislang nicht möglich. Motordaten müssen bei 230 V-Betrieb manuell eingegeben werden. Ein Hinweis, dass eine manuelle Eingabe stattfinden muss bzw. die Einstellungen für 400 V / 87 Hz-Betrieb gelten, ist nicht vorhanden. Als Funktionserweiterung wurde ein Auswahl-Button 400 V / 230 V implementiert. Er ermöglicht nach Wahl C0086-Codes die Wahl der Betriebsart und somit automatische Einstellung der korrekten Motordaten.
