Betrifft welche Produkte?
9300 vector 0,37…90 kW SW V6.2
Funktionsbeschreibung
Über die Eingänge MCTRL-HI/LO-M-LIM können Sie eine externe Drehmomentbegrenzung vorgeben. In HI-M-LIM können maximal 199,99 % und in LO-M-LIM minimal -199,99 % eingetragen werden.
- MCTRL-HI-M-LIM definiert die obere Drehmomentgrenze in [%] von dem in Codestelle C0057 angezeigten Maximaldrehmoment
- MCTRL-LO-M-LIM definiert die untere Drehmomentgrenze in [%] von dem in Codestelle C0057 angezeigten Maximaldrehmoment
Funktionsweise im Softwarestand < V6.2:
Im Softwarestand < V6.2 erfolgt oberhalb des Eckpunkts (Feldschwächbereich: fN < fist) eine Bewertung der Drehmomentgrenzen (HI/LO-M-LIM) mit der Funktion 1/fist, das heißt das Drehmoment wird abgesenkt. Diese Absenkung erfolgt auch, wenn eine Drehmomentgrenze < 100 % eingetragen ist.
Funktionsweise im Softwarestand ≥ V6.2:
Zum Softwarestand V6.2 wurde eine neue Codestelle (C0898) eingeführt:
- C0898: 'M-LIM switch' Bewertung der Drehmomentgrenze im Feldschwächbereich
- C0898 = 0: 'M-LIM ON' HI/LO-M-LIM wird mit 1/fist bewertet (Lenze-Einstellung). Das entspricht der Funktionalität des Softwarestandes < V6.2.
- C0898 = 1: 'M-LIM OFF' HI/LO-M-LIM wird nicht mit 1/fist bewertet. Eine interne Grenzkennlinie, welche einer maximalen Drehmomentgrenze von +/-199,99 % entspricht, wird mit 1/fist bewertet, um ein Kippen des Motors zu vermeiden. => Das Drehmoment bleibt konstant bis zum Erreichen der Grenzkennlinie unter der Vorraussetzung, dass der Antriebsregler genügend Strom zur Verfügung stellt und der Motor im gewünschten Bereich kippfest ist.
Anwendungen
Anwendungen, in denen ein konstantes Drehmoment bis in den Feldschwächbereich hinein benötigt wird, z.B. Extruder

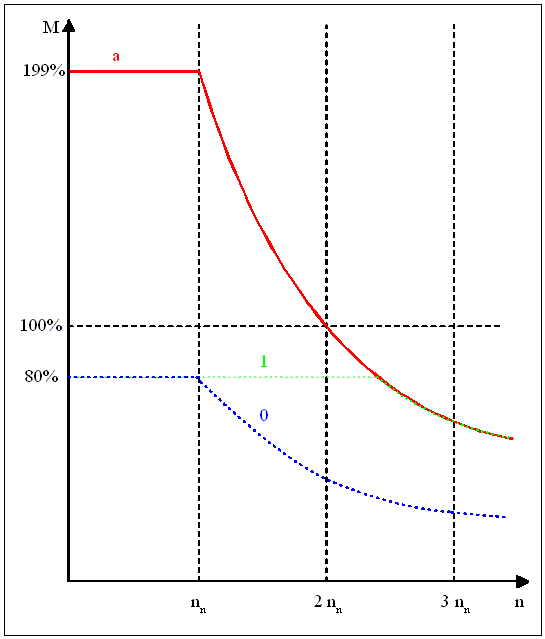

Legende zur Abbildung:
a = Grenzkennlinie bei HI-M-LIM = 199,99 %
0 = obere Drehmomentgrenze mit C0898 = 0 und mit HI-M-LIM = 80 %
1 = obere Drehmomentgrenze mit C0898 = 1 und mit HI-M-LIM = 80 %
Weitere Informationen stehen Ihnen in der
Service Mitteilung Nr. 11/2004 zur Verfügung.
