Adaptierbarer Drehzahlregler, Beispielverschaltung für MCTRL-VP-N-ADAPT
Anwendung:
Extruder, bei denen die Proportionalverstärkung bei kleinen Drehzahlen angepasst werden soll
Betrieb im Feldstellbereich
Antriebe, bei den die Vektorregelung im mittleren Drehzahlbereich zu Instabilitäten neigt
Beschreibung:
Bei der Erhöhung der Proportionalverstärkung des Drehzahlregler kommt die sensorlose Vektorregelung zuerst im mittleren Drehzahlbereich (f = 20 ... 40 Hz) an seine Stabilitätsgrenze. Insbesondere bei kleinem Drehzahlsollwert kann jedoch eine hohe Verstärkung des Drehzahlreglers das Regelverhalten weiter verbessern.
Adaption des Drehzahlreglers
Über den Eingang MCTRL-VP-N-ADAPT können Sie die Verstärkung des Drehzahlreglers online verändern. Die eingestellte Verstärkung C0070 wird mit dem Betrag des Eingangssignals bewertet. Bezugswert für C0070 ist ein Eingangssignal von 100 %.
Über einen Funktionsblock (z. B. CURVE) an MCTRL-VP-N-ADAPT können Sie die Verstärkung (C0070) prozessabhängig beeinflussen.
Mit den Eingangssignal FIXED0% (Eingang unbeschaltet) ist die Adaption abgeschaltet.
In der Lenze-Einstellung ist mit dem Signal FIXED100% die Adaption deaktiviert.
Beispiel:

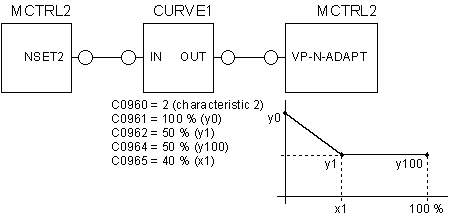

Über den Eingang MCTRL-VP-N-ADAPT soll mittels des Funktionsblocks CURVE1 die Proportionalverstärkung VPN (C0070) drehzahlabhängig anpassen werden. Im nachfolgenden Beispiel wird bei zunehmender Drehzahl die Verstärkung auf 50 % von C0070 halbiert. Erfahrungsgemäß ist eine Erhöhung der Proportionalverstärkung auch im Feldstellbereich empfehlenswert; hierzu kann die gleiche Verschaltung durch Anpassung der Kennlinie im CURVE1 (z.B. C0960 = 3) verwendet werden.
