Frage:
Welche Auswirkung hat die Auswahl eines Maßsystems für die Kurvenachse im Gerätehinzufügedialog für die Maschinenapplikation 'Elektrische Welle'?
Antwort:

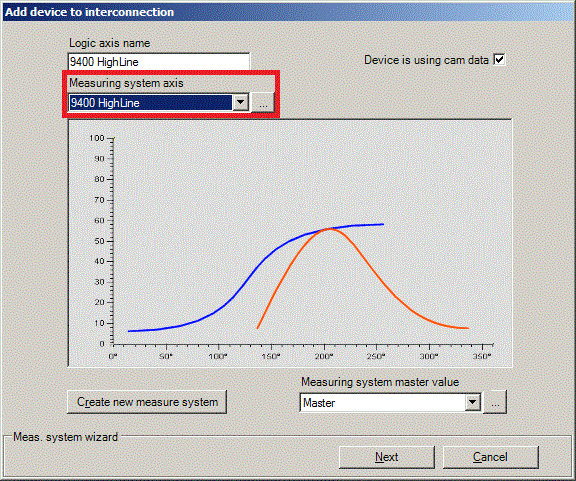

Die Auswahl des achsenbezogenen (y-) Maßsystems im dargestellten Dialog legt fest, welches Maßsystem der betreffenden Antriebsachse fest zugeordnet wird. In der Voreinstellung wird das achsenbezogene Maßsystem automatisch aus den eingestellten Werten des Systembausteins
LS_DriveInterface (C0100, C2520, C2521, C2524, C2525, C2526, C2528, C2536) neu erzeugt. Dieses braucht für typische Anwendungsfälle der Kurventechnik nicht geändert werden.
Für spezielle Anwendungen kann auch ein schon existierendes freies Maßsystem (ohne bisherigen Achsenbezug) ausgewählt und der Achse zugeordnet werden. Das vorgeschlagene Maßsystem wird in diesem Fall nicht angelegt. Eine Maßsystemauswahl an dieser Stelle schränkt in keinem Fall die Verwendbarkeit aller Maßsysteme für die Achse ein. Es können später im
Cam Manager jeder Kurve beliebige Maßsysteme aus dem existierenden Maßsystempool zugeordnet werden. An dieser Stelle wird lediglich der Achsenbezug eines ausgewählten Maßsystems definiert.
ACHTUNG: Wird ein anderes als das vorgeschlagene Achsmaßsystem aus
LS_DriveInterface gewählt, werden die Daten des gewählten Maßsystems mit den Einstellungen des
LS_DriveInterface überschrieben! Es müssen in dem Fall also alle Kurven überprüft werden, die dieses Maßsystem verwenden.
Suchbegriffe: Elektronische Kurvenscheibe, Cam, Kurventechnik, Kurve, Achsmaßsystem, Maßsystem
