Lüfterversorgung bei 9400-DC-Verbund (ab Baugröße 8)

Frage:
Die Achsmodule 9400 ab Gerätegröße 8 sind werksseitig so ausgeführt, dass die Gerätelüfter über die AC-Anschlüsse L1, L2 und L3 versorgt werden. Bei Einspeisung auf der DC-Seite werden somit die Lüfter nicht versorgt. Auf welche Weise können die Gerätelüfter unabhängig von der Netzeinspeisung über L1, L2 und L3 betrieben werden?

Antwort:

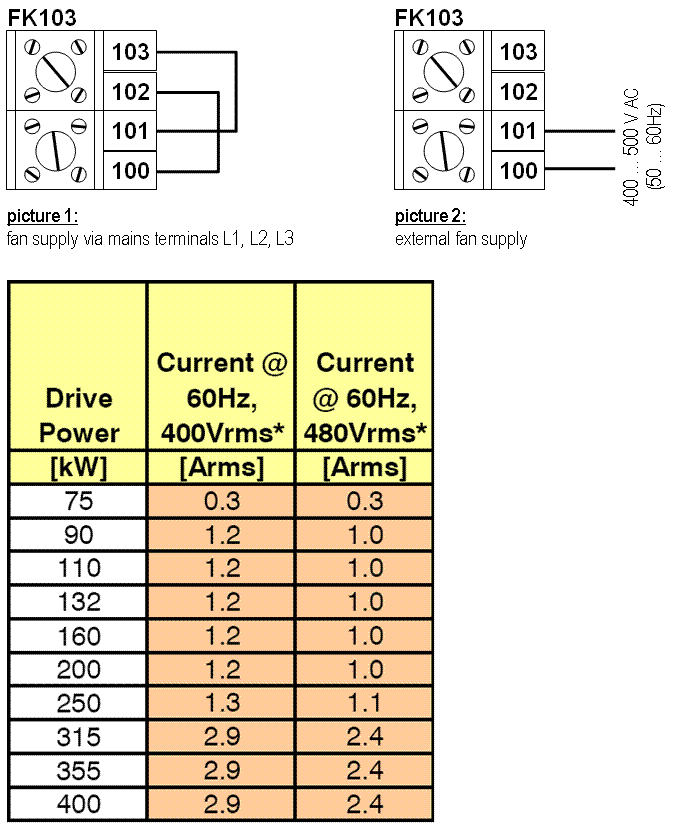

Die Lüfterversorgung erfolgt im Gerät über den Stecker FK103. Werksseitig sind hier Brücken zwischen den Klemmen 100 und 102 sowie zwischen den Klemmen 101 und 103 gesetzt. Damit wird die Lüfterversorgung über die Netzanschlussklemmen geführt (siehe Bild 1). Sollen die Gerätelüfter extern versorgt werden, gehen Sie wie folgt vor:

1. Sorgen Sie für eine externe Ladestrombegrenzung.
2. Entfernen Sie die Brücken zwischen FK103/100 und 102 sowie zwischen FK103/101 und 103.
3. Schließen Sie eine Wechselspannung 400 ... 500 V AC, 50/60 Hz an die Klemmen FK103/100 und 101 an (wie in Bild 2 dargestellt). Die Stromaufnahme der Lüfter für die verschiedenen Geräte ist in der rot markierten Spalte der Anlage ersichtlich.
Hinweis: Schraubklemmengröße M3, Anzugsdrehmoment 0.5 ... 0.6 Nm
